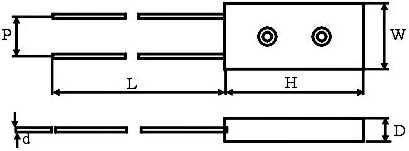

Type 1


Part No. | Power | Dimension ( mm) |
Resistance Range (Ω) | |||||
W±2 | D±1 | H±2 | L±3 | P±2 | d±0.5 | |||
RXR40B | 40W | 25 | 13.8 | 60 | 180 | 15 | 1.8 | 1-500K |
RXR80B | 80W | 43.5 | 15 | 90 | 450 | 27 | 2.5 | 1-500K |

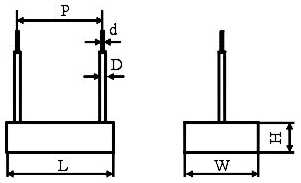

Type 2

Dimension Unit ( mm )
Part No. | Power | L±1 | H±1 | P±1 | d±0.1 | D±0.2 | W±1 | Resistance Range (Ω) | |
RXR05B(HRX/NRX) | 5W | 41 | 11 | 33 | 0.8 | 2.0 | 28 | 0R2-100K | |
